blender 制作三通管的思路 2
Blender
Posted on 2024-10-05
摘要 : 使用了镜像修改器快速制作三通管

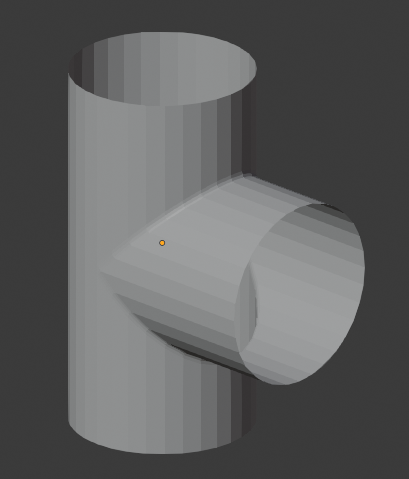

❱ 最终效果

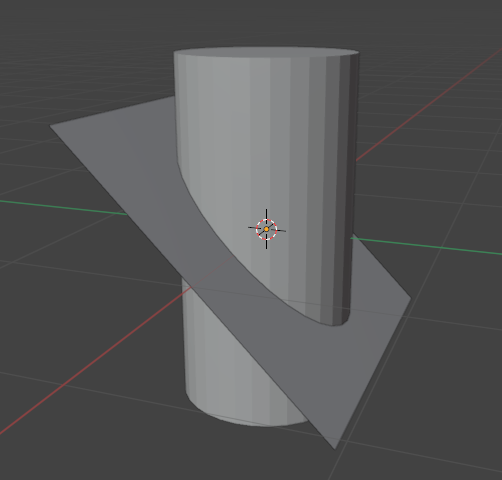

❱ 新建圆柱体和一个平面

选装平面为45度，圆柱体将会使用这个平面作为镜像物体。


❱ 为圆柱体建立2个镜像修改器

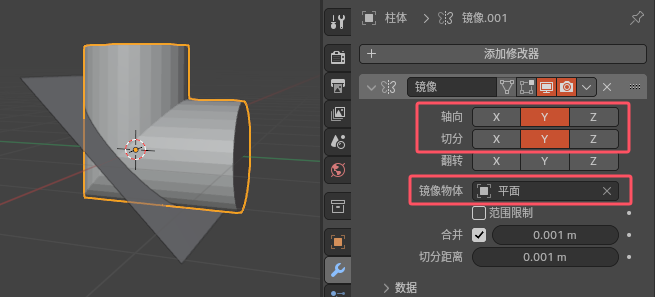

如图，第一个镜像修改器的镜像物体要吸取平面（已经旋转45度），并且轴向和切分都选Z轴

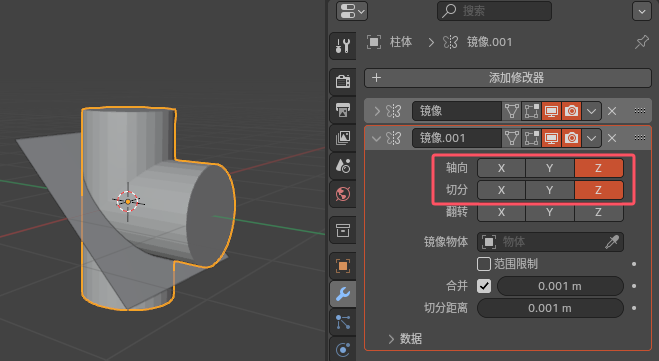

第二个镜像修改器轴向和切分都选Y轴


❱ 为三通管添加倒角容易出错的地方：

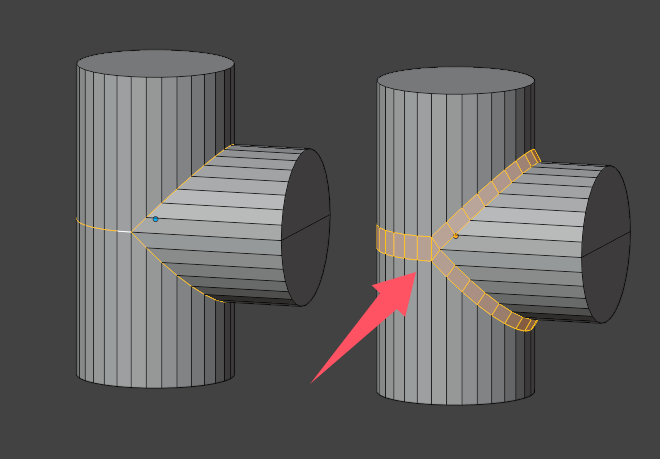

错误操作：选择如图线段

倒角后，会导致网格线位移


❱ 为三通管添加倒角正确办法：

选择如图线段：

倒角，原来的线段不会位移
