如何使用 blender 的投影切割
Blender
Posted on 2024-10-02
摘要 : 使用网格线段对一个网格物体进行投影切割，非常适合挖孔。
可以切割表面，也可以贯穿式切割
注意：视窗角度决定了投影切割的角度。
可以实现类似效果的，还有缩裹修改器、布尔运算。
Posted on 2024-10-02
摘要 : 使用网格线段对一个网格物体进行投影切割，非常适合挖孔。
可以切割表面，也可以贯穿式切割
注意：视窗角度决定了投影切割的角度。
可以实现类似效果的，还有缩裹修改器、布尔运算。
❱ 使用网格线段图形，对另一网格物体进行投影切割，效果如图：

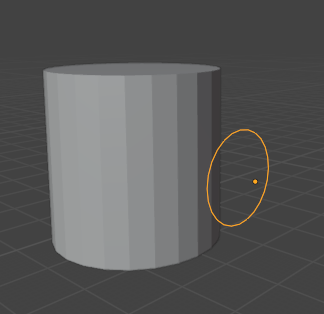

❱ 1.物体模式下，新建网格-立方体（被切割物体），新建网格-圆环（切割形状）
切割形状也可以通过其他方式建立，只要是网格线段就可以。
摆放到合适的位置。
❱ 2.选中立方体，按tab进入编辑模式（面选择模式）
❱ 3.把视窗调整为到要投影切割的角度

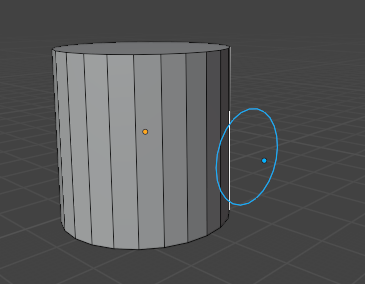

按ctrl键加选切割形状，可以直接在视窗中点击加选物体，也可以在场景大纲中加选物体。

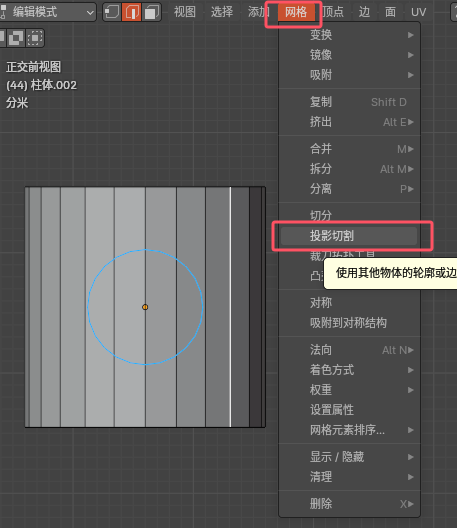

在顶部菜单中点击网格-投影切割。
❱ 6.完成切割

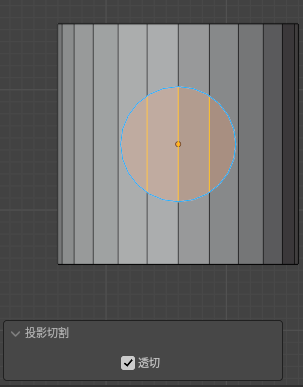

❱ 6.1勾选“透切”
实现贯穿式切割。
❱ 可以实现类似效果的，还有缩裹修改器。
