Blender 使用骨骼绑定制作机械动画练习（3）

如图建立网格模型，活塞套管部分，可以做成水平或垂直放置，后面方便使用阻尼追踪来互相对齐。

注意，右侧此处是一大一小2个圆筒，用于制作多套管活塞。注意设置好各部分的原点的位置，一般是放在转动轴圆心。

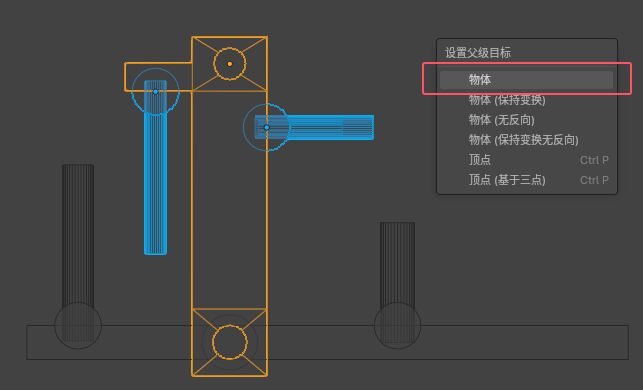

如图将套管、关节绑定到上摇杆子级。

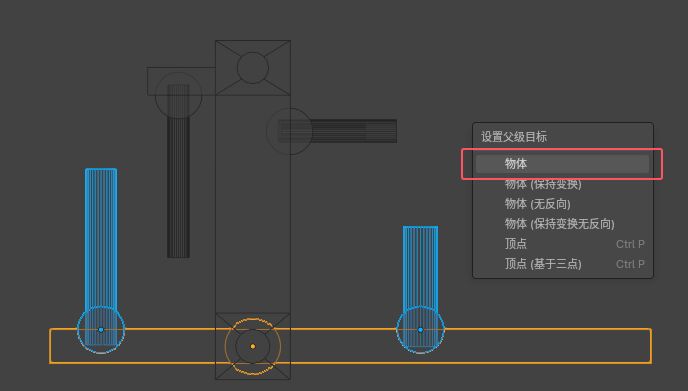

重复同样的操作，做好下摇杆的绑定。

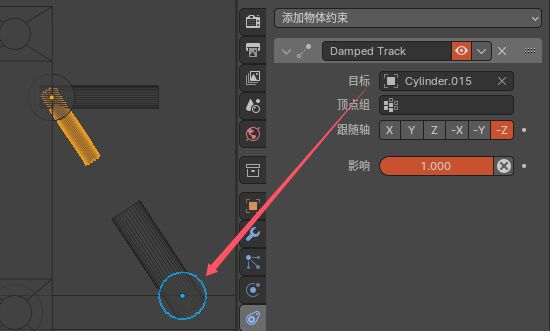

选中右下角套管，添加阻尼追踪，目标指向对面的关节。

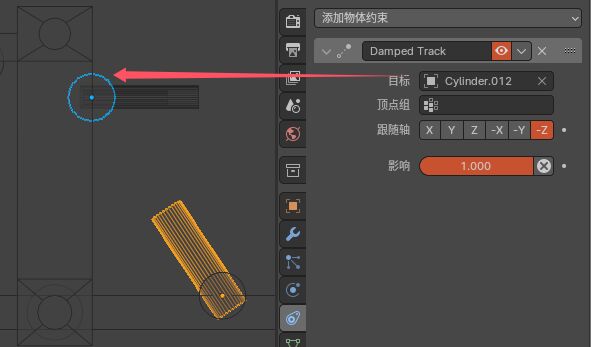

选中右上角小的那个套管，添加阻尼追踪，目标指向对面的关节。

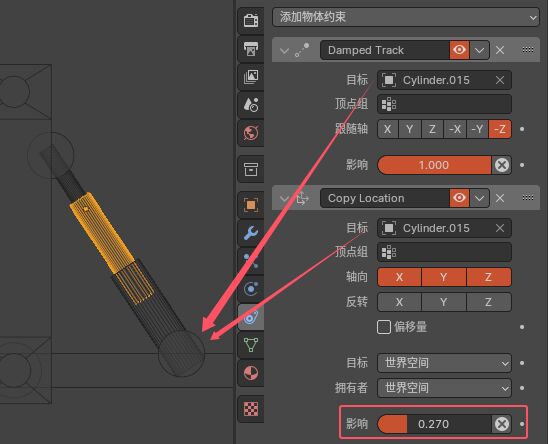

选中右上角大的那个套管，添加阻尼追踪，目标指向对面的关节。添加复制位置，目标同样是对面的关节，影响大概填0.27（具体数值需要看情况调节）。

这时就可以看到这种效果：

左侧2个套筒也是同样添加阻尼追踪、互相指向对向的关节即可。
完成效果：

注意：此处也可以使用骨骼绑定+骨骼的阻尼追踪来互相指向，可以提升技能熟练度，但操作也麻烦很多，一般没什么必要。（如果使用这种，后续绑定骨骼时要用姿态模式的那种绑定方式）



建立骨骼，添加反向运动学约束（IK），记得断开最后一节骨骼（用作手柄）
将上下摇杆绑定到骨骼。




完成
