在一个纹理中实现对XYZ三个法向上应用不同颜色（Blender）
Blender
Posted on 2025-10-30
摘要 : 本质上就是将法线的XYZ分离出来，分别应用遮罩。
除了将法线XYZ分离出来，还可以将坐标XYZ分离，例如某个距离外的部分可以换个不同纹理。
Posted on 2025-10-30
摘要 : 本质上就是将法线的XYZ分离出来，分别应用遮罩。
除了将法线XYZ分离出来，还可以将坐标XYZ分离，例如某个距离外的部分可以换个不同纹理。

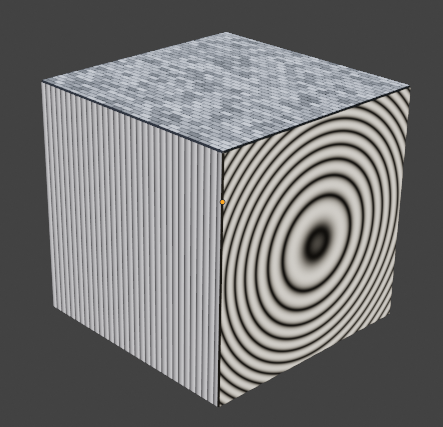

最终效果：

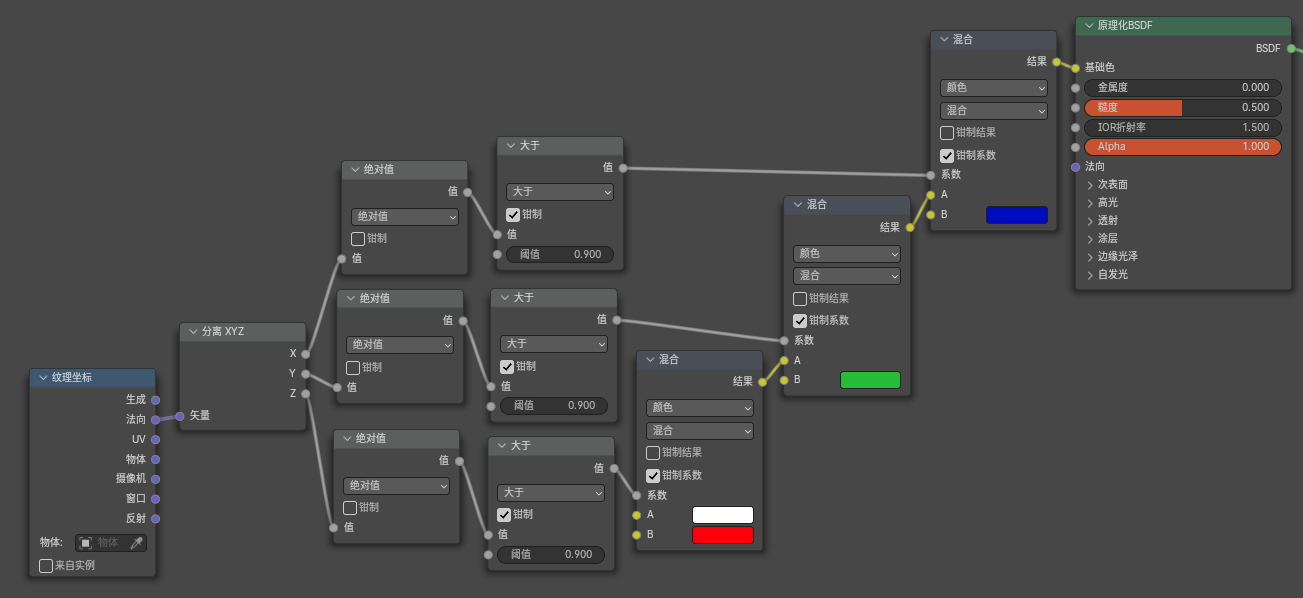

由于轴上法向只有1和-1，分别代表正面反面，所以分离后的X轴取绝对值并判断是否大于0.9，即可。
并且这个法线是对应自身坐标轴的，所以物体模式下旋转并不会改变贴图样式。
其中这个白色，是作为兜底颜色，例如某个面，都不是接近正对某个轴（法向绝对值小于0.9），那就会变成白色。

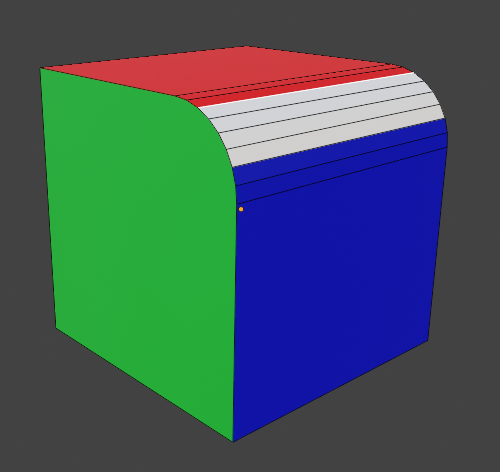

例如，对某条边进行圆角，就可以看出圆角上不同面会被应用上不同颜色：
